Solmetric PV Designer

Solmetric PV Designer Software

Mit der Software PV Designer können Sie zahlreiche Funktionen schnell und bequem ausführen: Dachkontur zeichnen, Grenz- und Sperrbereiche festlegen, SunEye-Abschattungsmessungen an bestimmten Positionen des Dachs integrieren, Module per Drag & Drop positionieren, Stringgröße festlegen, Wechselrichter-Grenzwerte überprüfen und die AC-Energieerzeugung des Systems berechnen. Die Software enthält umfangreiche Datenbanken von Modulen, Wechselrichtern und historischen Wetterdaten aus der ganzen Welt. Sie können problemlos verschiedene Designszenarien testen und ihre AC-Ertragsdaten (kWh) vergleichen, um das optimale Design zu bestimmen. Die Ergebnisse können im PDF-Format exportiert und gedruckt oder per E-Mail an Kunden gesendet werden. Die Software ist für Systeme an Wohngebäuden und kleinere kommerzielle Systeme konzipiert.

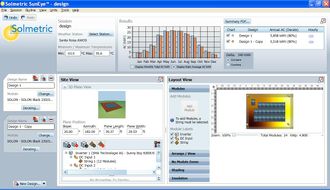

Im linken Bereich dieser Seite werden Beispiel-Bildschirmabbildungen gezeigt. Weitere Informationen finden Sie im Datenblatt. Sie können auch die Schulungsvideos (Englisch) Teil 1, Teil 2 und Teil 3 betrachten. In Teil 4 werden die neuesten Funktionen von Version 4.50 veranschaulicht, einschließlich beliebiger Dachformen und hindernisbedingter modulfreier Bereiche.

Für wen empfiehlt sich PV Designer?
Wenn Sie Systeme für Wohngebäude und kleinere kommerzielle Systeme mit einem oder mehreren Wechselrichtern entwerfen, ist PV Designer das richtige Tool für Sie. Die Software ist für den Entwurf von Systemen mit bis zu 15 kW optimiert, jedoch können mit PV Designer auch Systeme mit bis zu 100 kW entworfen werden. Die Software erfordert geringe Einarbeitung und ist anwenderfreundlich. Dennoch ermöglicht sie ausführliche Analysen, die sonst nur in komplizierten technischen Planungstools geboten werden.

Benötige ich für PV Designer ein SunEye?
Einer der Hauptvorteile von PV Designer ist die Fähigkeit, Abschattungsauswirkungen einfach in den Systementwurf zu integrieren. Um die erforderlichen Abschattungsdaten zu erhalten, benötigen Sie ein Solmetric SunEye für die Abschattungsanalyse. Wenn Sie noch kein SunEye besitzen, erhalten Sie hier weitere Informationen.

Wenn Sie jedoch PV Designer ohne Abschattungsmessungen verwenden möchten, benötigen Sie keinSunEye. Sie können eine neue Sitzung erstellen und den Standort definieren, ohne dass Sie eine SunEye-Sitzung benötigen.

• Definieren Sie beliebige (rechtwinklige oder nicht rechtwinklige) Dachformen
• Spezifizieren Sie PV-Module und Wechselrichter aus der integrierten Datenbank
• Ordnen Sie Module auf der Dachfläche an
• Legen Sie Strings fest
• Definieren Sie Grenz- und Sperrbereiche, z. B. Oberlichter
• Bestimmen Sie SunEye-Abschattungsmesswerte aus dem SunEye 110 oder 210
• Führen Sie Energieberechnungen unter Berücksichtigung von Teilabschattung durch
• Zeigen Sie die Ergebnisse in kWh pro Monat oder Jahr an
• Exportieren Sie Berichte im PDF- oder CSV-Format mit einer zeitvariablen Analyse nach Stunden

Wie teste ich PV Designer?
Laden Sie die SunEye Desktop Software Version 4.56 von der Seite für Softwaredownloads herunter. Wenn Sie im Menü „Sitzung“ das erste Mal PV Designer auswählen, erhalten Sie automatisch eine kostenlose Testversion für 30 Tage.

Besuchen Sie die Seite Downloads, um die SunEye Desktop Software Version 4.56 mit PV Designer herunterzuladen.

Wir rufe ich PV Designer auf?
Die Software PV Designer ist ein lizenzpflichtiges Modul in der Solmetric SunEye Desktop Software. PV Designer wird über die Desktop Software aufgerufen. Für die Ausführung von PV Designer muss eine SunEye-Sitzung geladen und aktiv sein. Bei der ersten Ausführung von PV Designer (über das Menü „Sitzung“ der SunEye Desktop Software) müssen Sie auswählen, ob Sie die Software kaufen oder eine kostenlose 30-tägige Testversion nutzen möchten.

Mindest-Systemanforderungen:

• Betriebssystem: Windows 7, Windows Vista, Windows XP SP2 oder höher (Professional, Home oder Media Center)
• Prozessorgeschwindigkeit: mindestens 1 GHz
• RAM: mindestens 1 GByte , 2 GByte empfohlen
• Freier Festplattenspeicher: mindestens 200 MB.
• MS Internet Explorer 7.0 oder höher.
